        ERUN-QZ9410氮氧化物在線分析系統






        方案概述


        1、現場工況條件確定

確定檢測現場爐子排放煙道處的位置，爐子高度，煙氣量，氮氧化物NOx含量，設備安裝位置、壓力、煙氣溫度、環境溫度、濕度等。



        2、設備描述

2.1、檢測（取樣點）位置及組份含量

監測位置：含氮氧化物NOx的煙氣排放出口

檢測組份：氮氧化物NOx

預選量程：0～500㎎/m³（量程可調）

2.2、 取樣方式：取樣探頭/法蘭安裝（抽取式）

2.3、 檢測原理：NOx紫外原理

2.4、分析系統設計核心：實時在線監測

2.5、檢測工藝目的

對煙氣出口處的NOx進行連續、實時的監測和記錄、分析，提供反饋工藝控制依據。



        3、主要配置及參數

系統型號：  ERUN-QZ9410

分析儀型號：ERUN-QZ9170

分析對象：NOx

量    程:NOx:0～500㎎/m³（可調）

零點漂移：≤±0.1% FS/7d

量程漂移：≤±0.1% FS/7d

重 復 性：≤0.5%

輸出信號：4～20 mA DC

負    載：≤650Ω

電    源：220VAC 50Hz



        4、公用工程及使用條件

供電電壓：AC220V±20%，頻率50±2Hz；建議就地取電，保證電壓及電源頻率相對穩定，由使用方提供。

分析屋：系統部件環境溫度：5～40℃；系統部件環境溫度：-20～50℃；濕度：≤90%；建議在脫硫塔平臺部位設置分析小屋或者安裝在相對獨立的設備間，原則為在保證滿足設備條件要求，數據輸出準確，設備正常運行的情況下，盡量使取樣管長度縮短，便于觀測和維護。

系統氣壓要求：86-106kPa

系統煙氣溫度要求：≤400℃

系統采樣流量要求：2L/min（根據最終安裝方案確定，若取樣管長度大于10m，則增加抽取泵，以滿足系統采樣流量要求）

系統儀表風最小壓力：0.3Mpa

整套設備的總用電量（kVA）：≤5KVA






        方案構成


        兩種檢測方案：

        方案一

此方案設計思路是每座爐配一套成套的NOx監測系統，此方案可實時不間斷監測每座爐子NOx排放情況，實時為工藝控制提供依據，檢測數據精準，系統運行穩定，后期維護量小，技術簡單，可一次性解決監測問題，后期技改的可能性小，而且現場安裝輔材及調試人員成本較低。

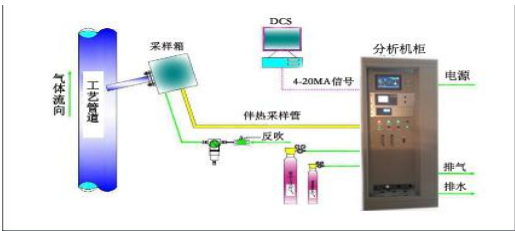

系統示意圖：








        方案二

此方案設計思路是2座爐的共用一臺NOx分析儀，每臺爐配套單獨的采樣設備、預處理設備和反吹掃設備，分析儀可在規定的時間內（≥4小時）來回切換分析輸出一座爐子排放數據。此方案是間斷性的監測每座爐子NOx排放情況，耗能率高，互相切換階段響應時間較長，檢測數據精準度略低，但經濟成本較低。

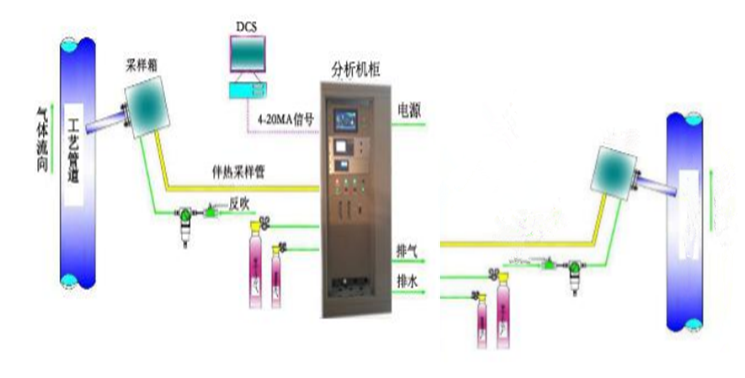

分析系統示意圖：








        安裝運行


        1、煙氣采樣器安裝示意圖（以下簡稱取樣探頭）

樣氣通過取樣探桿進入到取樣探頭內，經過陶瓷濾芯過濾后，除去樣氣中的粉塵；取樣探頭通過加熱器加熱到120℃～150℃，防止樣氣在經過取樣探頭后，產生冷凝水。

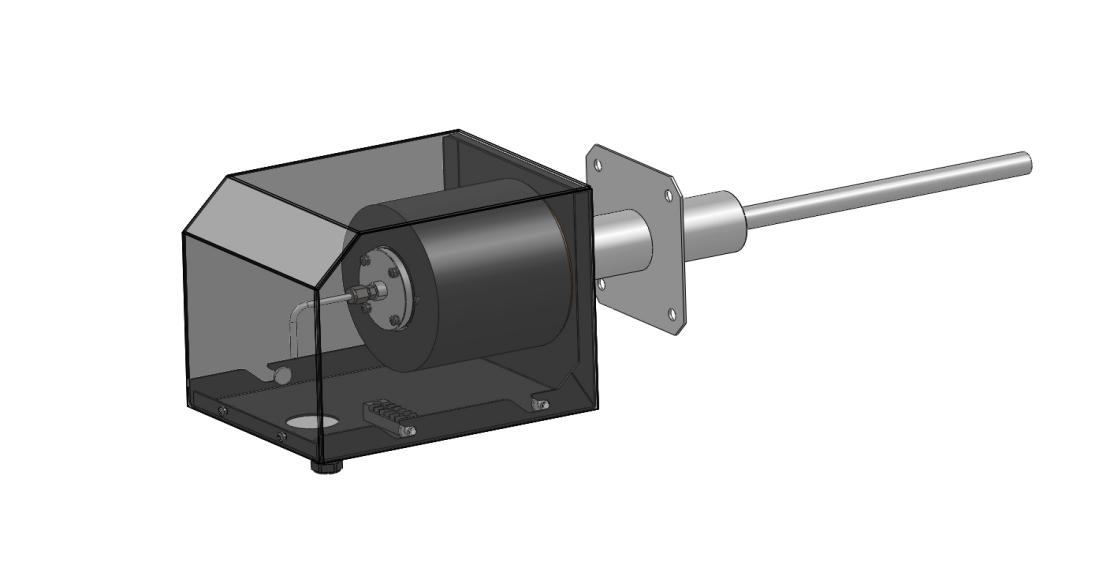

        煙氣采樣器

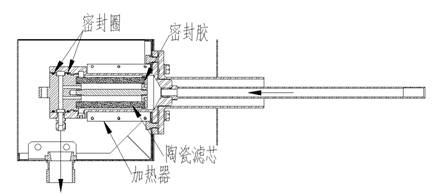

        煙氣采樣器結構圖

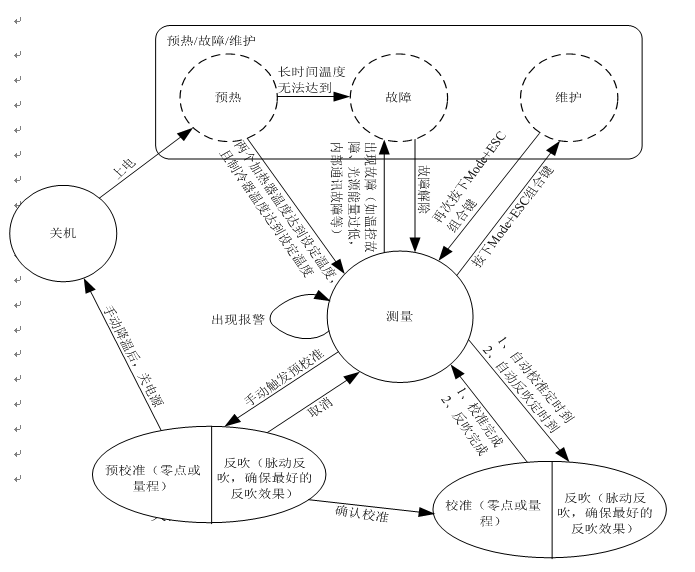

2、系統運行流程

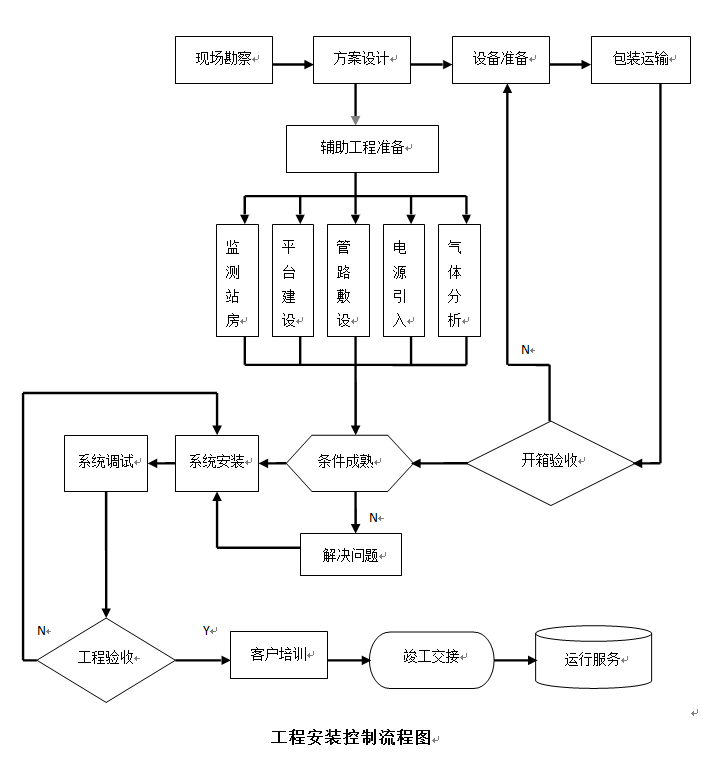

3、工程施工流程
