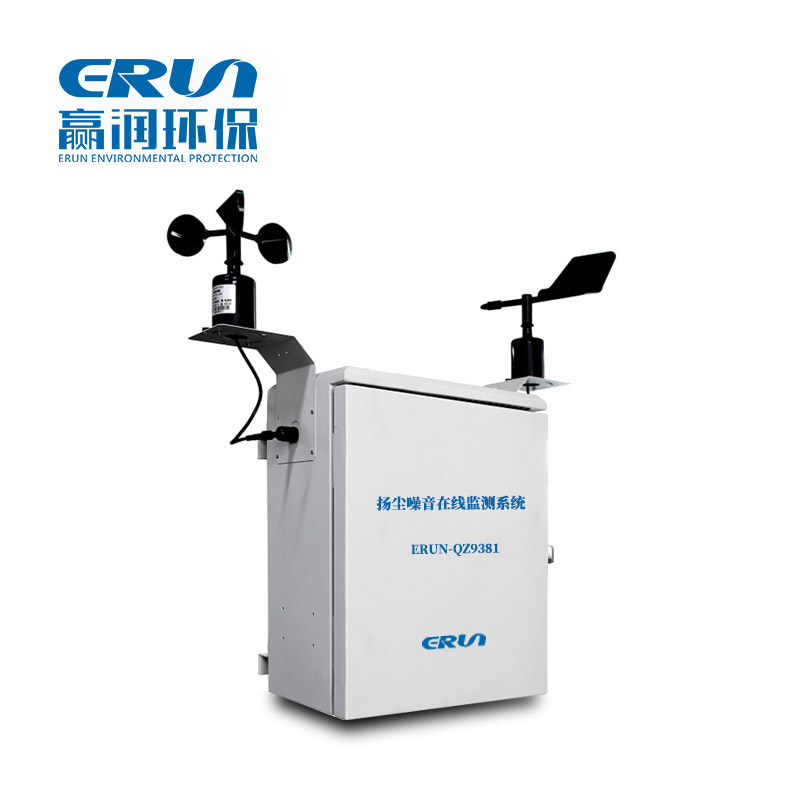

揚塵噪聲在線監測系統ERUN-QZ9381是一種模塊化設計、可對各種揚塵監控區和聲環境功能區的連續自動監測，系統采用高精度顆粒物傳感器以及高性能的氣象傳感器，可實現無人值守的情況下自動監測，并通過有線或無線等方式傳輸數據。具有體積小、重量輕、設計簡潔、高性價比、多參數高集成、安裝方便等特點。是集數據監測、采集、實時展示、統計分析、預警及報警等功能為一體的揚塵噪聲綜合監測系統。
顆粒物測量：可監測PM100（揚塵傳感器）、PM2.5、PM10顆粒物參數；
氣象因子測量：風速、風向、溫度、濕度、大氣壓、噪聲；
太陽能電源系統：可選配太陽能電源系統對系統進行直接供電，無須市電接入；（選配）

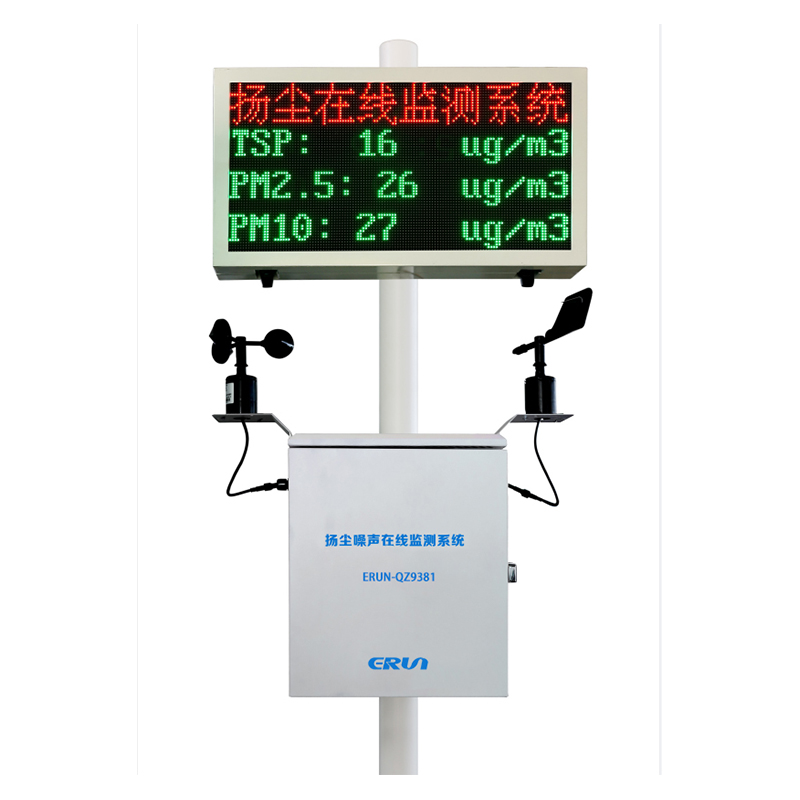

LED顯示屏看板：監測數據通過有線或無線方式傳輸至LED顯示屏看板進行測量參數的直觀顯示。（選配）

◆ 揚塵和噪聲監測一體化設計，并可擴展氣象參數，實現環境全面監控；
◆ 視頻監控疊加功能，可將揚塵、噪聲信號和視頻監控畫面在監控平臺實時顯示監測值；
◆ 防雨防塵外殼及雙層保護機箱設計，安全有保障；
◆ 數據采集、傳輸與統計分析功能，可自動生成統計報表
◆ 支持RS485、TCP/IP等多種數據輸出方式，支持《HJT212-2017污染物在線監控（監測）系統數據傳輸標準》，支持環保局平臺等第三方系統軟件提取數據；
◆ 選配功能齊全，氣象、太陽能電源系統、LED顯示屏看板等模塊可靈活選配任意組合；
◆ 可提供信息化監控平臺和手機APP數據查詢等功能。


◆ 建筑工地噪聲揚塵監測
◆ 房屋拆遷環境噪聲揚塵監測
◆ 交通道路環境噪聲揚塵監測
◆ 露天堆場揚塵在線監測
◆ 垃圾處理站、垃圾填埋場噪聲揚塵監測
◆ 生活廣場、夜市噪聲污染監測


產品名稱	揚塵噪聲在線監測系統
產品型號	ERUN-QZ9381
監測因子	①PM100（揚塵傳感器）：測量范圍：0～20000μg/m3；檢測原理：激光散射 ②PM10：測量范圍：0～2000μg/m3；檢測原理：光散射 ③PM2.5：測量范圍：0～500μg/m3；檢測原理：光散射 ④風速（0-45m/s）、風向（0～360°）； ⑤溫度（-20℃～+80℃）、濕度（0～100%RH）； ⑥大氣壓（300～1100hPa）； ⑦噪聲（30-120dB）。
安裝方式	壁掛式、地面立桿式
示值誤差	視具體檢測因子而定，以出廠標簽為準
供電電壓	AC180-250V 50Hz
輸出信號	①  RS-485數字輸出(ModbusRS485) ② 2組繼電器開關量輸出
信號傳輸方式	①  RS-485數字傳輸(ModbusRS485) ② 支持HJ212協議，遵循《HJ 212-2017 污染物在線監控（監測）系統數據傳輸標準》 ③支持短距離的RTU433無線傳輸：傳輸距離0至2公里，視傳輸功率及現場環境定（選配）； ④支持GPRS無線傳輸：無距離限制，通過移動、聯通或者電信信號傳輸（選配）
工作溫度	-20℃～+60℃（典型值）
工作濕度	0～85%RH
機箱尺寸	350mm*420mm*190mm（寬*高*厚）
外殼材質	SPCC（可定制不銹鋼材質）
防護等級	IP55
機箱重量	約20Kg至30Kg左右

1、PM100/TSP顆粒物揚塵傳感器監測模塊技術參數：
環境空氣質量監測系統PM100顆粒物使用激光散射原理, 能得到空氣中1～100 微米懸浮顆粒物質量濃度，使用進口激光器與感光部件，數據穩定可靠；內置風扇，數字化輸出，集成度高。由于風力風向等因素影響，很多情況下TSP 濃度空間分布并不均勻，如工地、道路、石子加工廠等，此時更適合用進行多布點測試。

名稱	技術參數
檢測原理	激光散射原理
粒徑大小	PM100
采樣時間	1L/min
測量范圍	0-20000ug/m3
分 辨 率	1 ug/m3
檢測精度	±20%和±30μg/m3 的最大值

2、PM2.5/ PM2.510顆粒物監測模塊技術參數：
環境空氣質量監測系統使用激光散射法測量顆粒物濃度。當粒子經過聚焦激光所形成的光敏感區后，粒子散射的光被探測窗口上的微光電探測器收集，微光電探測器把接收的光強度信號快速、準確的轉化為等量電壓信號，信號的密集度對應于粒子的單位濃度值，揚塵濃度值進行系數轉換后通過數據接口實時輸出。

名稱	技術參數
檢測原理	光散射原理（光學粒徑切割，無需物理粒徑切割器）
粒徑大小	PM2.5、PM10
采樣時間	1L/min
測量范圍	PM2.5: 0～500μg/m3 ； PM10: 0～2000μg/m3
分 辨 率	1 ug/m3
檢測精度	≤±10%
重 復 性	≤±2%

3、風速風向監測模塊技術參數（常規中檔）

風速傳感器
測量原理	機械轉動式
測量范圍	0-45m/s
分 辨 率	1 m/s
啟動速度	≤0.2m/s
工作溫度	-30℃～+60℃
工作濕度	0～80%RH
信號輸出	RS485
供電電壓	DC12V～DC24V
風向傳感器
測量原理	機械轉動式
測量范圍	0～360°（8個指示方向）
準 確 度	±3°
響應時間	≤0.5s
工作溫度	-30℃～+60℃
工作濕度	0～80%RH
信號輸出	RS485
供電電壓	DC12V～DC24V

4、溫度、濕度、大氣壓監測模塊技術參數

溫度傳感器
測量原理	電阻式
測量范圍	-20℃～+80℃
準 確 度	±0. 3℃
分 辨 率	0. 1℃
濕度傳感器
測量原理	電容式
測量范圍	0～100%RH
準 確 度	±5%RH
分 辨 率	0. 1%RH
大氣壓傳感器
測量范圍	300～1100hPa
準 確 度	±0.3hPa
分 辨 率	0. 1hPa
信號輸出	RS485
工作溫度	-30℃～+70℃
工作濕度	0～85%RH

5、噪聲監測模塊技術參數
環境噪聲監測計能對室外環境聲音實現精密測量。

測量范圍	30-120dB
頻率響應范圍	20Hz-12.5kHz
響應時間	快速模式500ms；慢速模式1.5s；
穩定性	使用周期內≤2%
參考校準點	94dB及114dB基準校準，基準聲壓20uPa頻率1kHz
噪聲精度	±0.5dB（參考音準84dB@1kHz）
工作溫度	-30℃～+60℃
工作濕度	25%RH～85%RH

系統標準配置：

物品名稱	數量
系統主機	1
PM100揚塵傳感器	1
PM2.5/PM10傳感器	1
風速、風向傳感器	1
溫度、濕度傳感器	1
氣壓傳感器	1
噪聲傳感器	1
安裝立柱180-監測系統用-常規型	1
使用說明書	1
合格證/保修卡	1

系統可選配置：

物品類別	物品名稱	數量
氣象監測	光照傳感器	1
	雨量傳感器	1
通訊模塊	GPRS工業無線數據傳輸終端（2G）	1
	GPRS工業無線數據傳輸終端（4G）	1
	RTU433無線模塊	1
LED顯示屏看板		1
太陽能電源系統		1
